Kit ALEX80µ comprendente la shield Z80 per Arduino UNO

Descrizione

Shield per Arduino UNO con i seguenti componenti SMD che permettono il controllo dello Z80:

• 74HCT273 SMD: 8 flip-flop di tipo di che pilotano gli 8 LED on board e il connettore per output esterno
• 8 LED rossi SMD per test di output
• 1 LED verde che segnala la presenza di alimentazione
• 2 MCP23S17 SMD: espansione di IO per Arduino che permettono di controllare tutti i segnali dei bus dello Z80
• 23LC1024 SMD: Memoria seriale da 128K per memorizzare codice e dati dello Z80 (utilizzabile solo da Arduino)
• 74HCT02 SMD: porte NOR necessarie all’indirizzamento del 74HCT273
• 6 condensatori SMD da 100nF
• 9 resistenze SMD da 330Ω
• 15 resistenze SMD da 10 kΩ

Tutti i componenti sopra indicati sono già montati sul PCB della scheda.

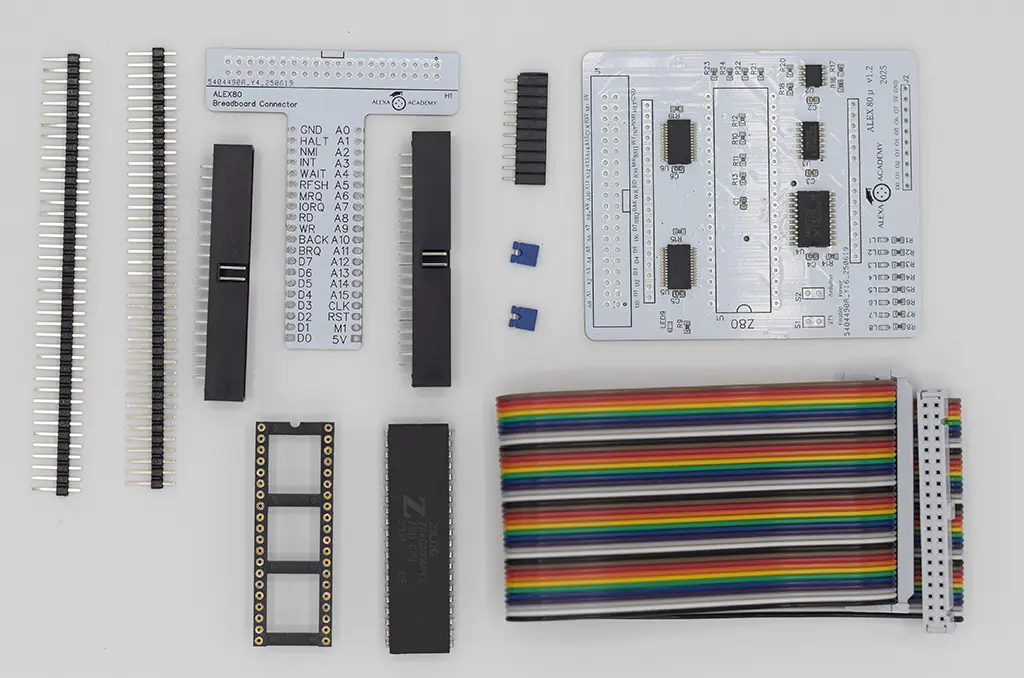

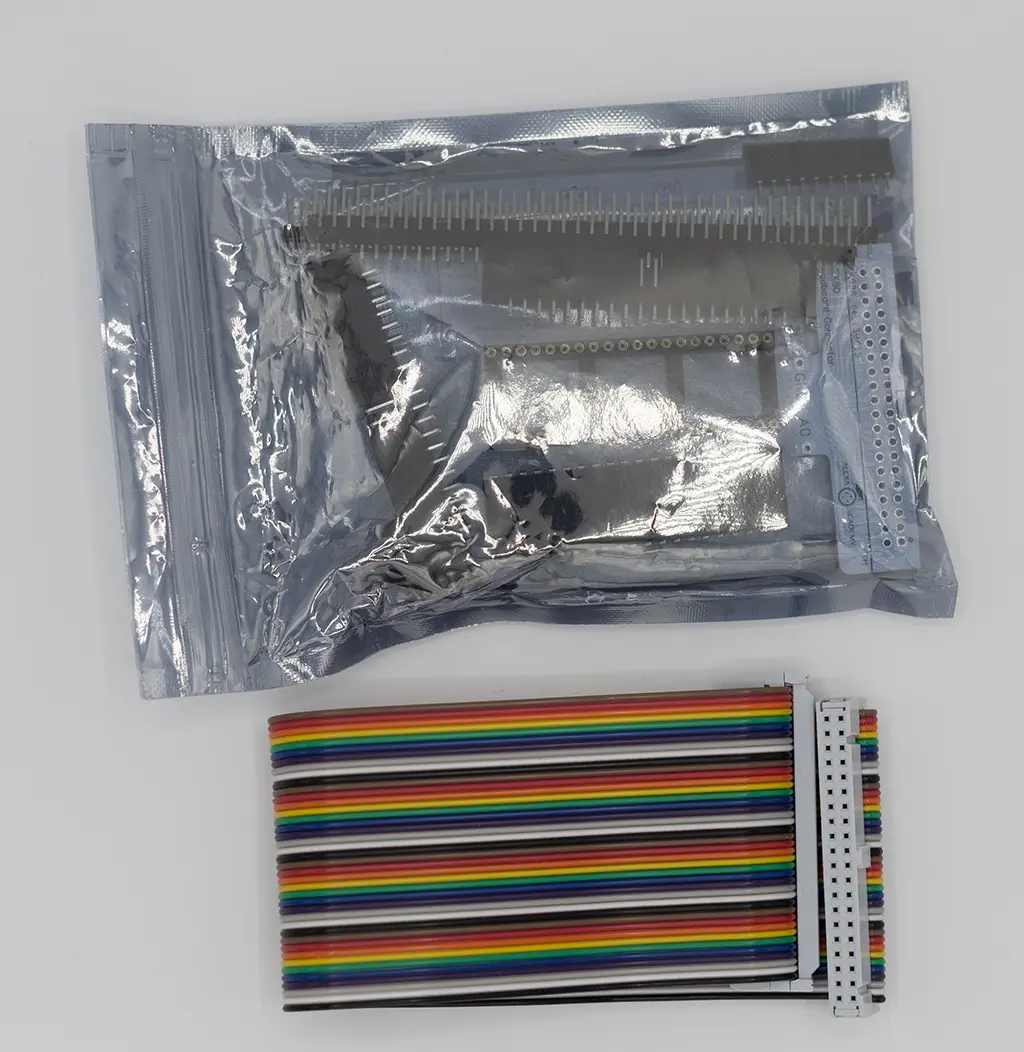

Nel kit sono inclusi questi elementi che andranno poi saldati sul PCB:

• zoccolo da 40 pin
• microprocessore Zilog Z80
• 2 connettori IDC maschio 40 pin passo 2,54mm per il collegamento al breadboard connector (può servire anche per la connessione all’ALEX80 Bus Plane venduto separatamente)
• connettore strip femmina con passo 2,54mm da 10 pin
• 2 connettori strip maschio con passo 2,54mm
• 2 ponticelli blu
• cavo da 40 fili con terminazione con connettori IDC femmina
• PCB breadboard connector

Avvertenza

Questo prodotto è fornito come kit di montaggio elettronico a scopo didattico e sperimentale.

Non è un prodotto finito destinato all’uso domestico o professionale.

L’assemblaggio e l’utilizzo devono essere effettuati da persone con competenze elettroniche di base.

Il kit non è destinato a bambini.

Il produttore/fornitore non è responsabile per eventuali danni derivanti da un uso improprio.
